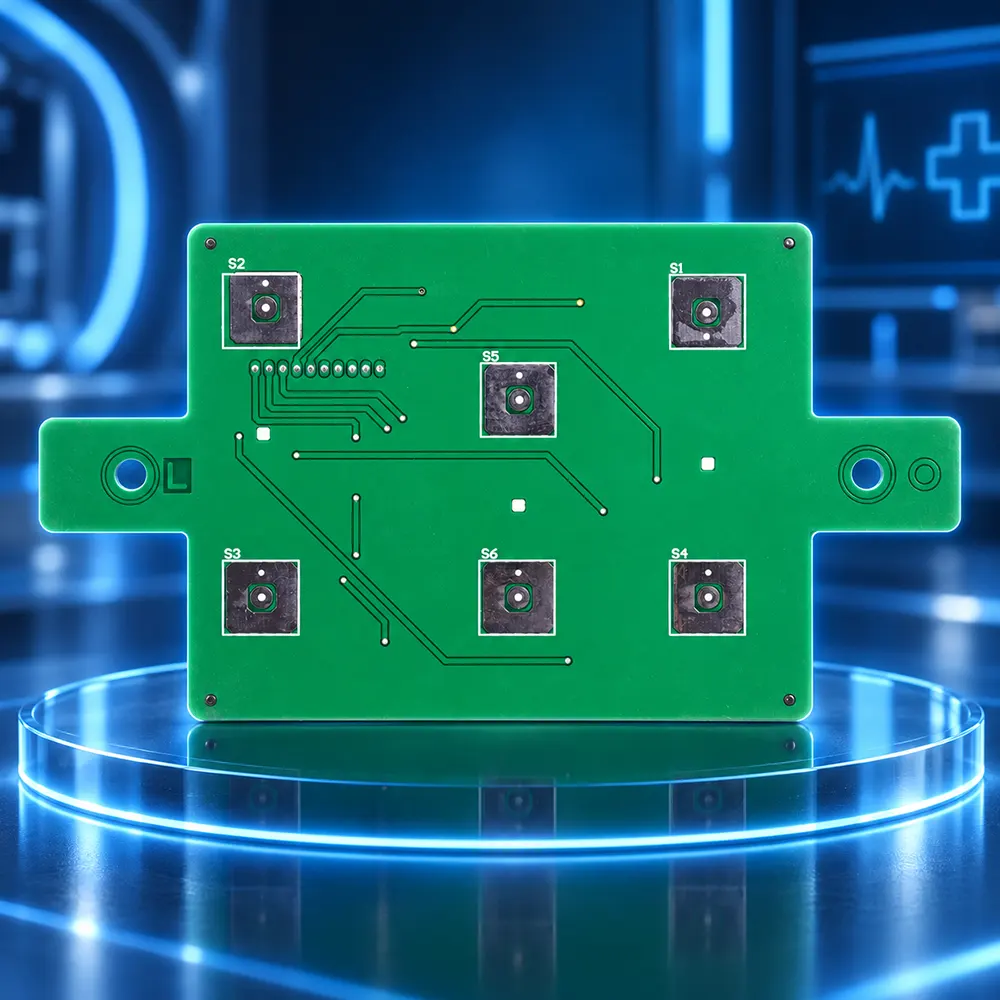

برد پنل کنترل بیمار چپ مهاسام مدل ELPO A1507070453 با کد فنی 1507070453، برای دریافت فرمانهای بیمار و انتقال آنها به کنترلباکس تجهیزات پزشکی طراحی شده است. این برد در پنل سمت چپ بیمار، از جمله پنل سایدبرد تختهای بیمارستانی و مراقبت ویژه، نصب میشود و دسترسی به عملکردهای حرکتی مجاز دستگاه را فراهم میکند.
این محصول با ولتاژ ۲۴ ولت DC کار میکند و دارای ۶ کلید تاکتایل و ۶ عملکرد حرکتی است. فرمانهای کلیدها از طریق ارتباط سیمی به کنترلباکس منتقل میشوند و کنترل موتورها توسط کنترلباکس انجام میشود.
سازگاری با انواع ست الکتریکی
از این برد میتوان برای انواع ست الکتریکی، از جمله تیموشن (TiMOTION)، لیناک (LINAK)، جیکانگ (JIECANG)، لینکان و ست الکتریکی مهاسام استفاده کرد؛ به شرط آنکه اتصال و مشخصات فرمان برد با کنترلباکس ست موردنظر تطبیق داده شود.
تطبیق با کنترلباکس هر ست
کانکتور این محصول بهصورت سفارشی و مطابق با کنترلباکس انتخاب میشود. برای استفاده در هر مدل ست الکتریکی، ولتاژ رابط پنل، ترتیب پایههای کانکتور و شیوه دریافت فرمان توسط کنترلباکس باید بررسی و هماهنگ شوند. بنابراین، هنگام سفارش لازم است برند و مدل کنترلباکس مشخص باشد تا پیکربندی مناسب اتصال تعیین شود.
این قابلیت تطبیق، امکان بهکارگیری برد پنل بیمار چپ مهاسام را در پروژههای تولید، تعمیر و نوسازی تجهیزات دارای ستهای الکتریکی مختلف فراهم میکند.
کلیدها و عملکردهای کنترلی
شش کلید تاکتایل برای ارسال فرمان حرکتی
برد پنل کنترل بیمار چپ دارای شش کلید فشاری تاکتایل است. عملکرد هر کلید بر اساس امکانات دستگاه و پیکربندی کنترلباکس تعیین میشود تا بیمار بتواند از تنظیمات درنظرگرفتهشده برای خود استفاده کند.
کنترل موتورها از طریق کنترلباکس
این برد وظیفه دریافت و انتقال فرمان را بر عهده دارد. راهاندازی موتورها و اجرای حرکت توسط کنترلباکس انجام میشود و دسترسی بیمار به هر عملکرد، تابع تنظیمات سیستم اصلی تجهیزات است.
ارتباط سیمی و کابل اتصال
ارتباط برد با کنترلباکس بهصورت سیمی برقرار میشود. کانکتور سفارشی، امکان تطبیق اتصال با مجموعه کنترل مورد استفاده را فراهم میکند. کابلهای ۱٫۵ و ۲ متری نیز بهصورت مجزا قابل تأمین هستند تا طول کابل متناسب با محل نصب پنل و مسیر سیمکشی تجهیزات انتخاب شود.
ساختار برد و نحوه نصب
متریال FR-4 و پرداخت سطح HASL
این محصول از متریال FR-4 با ضخامت ۱٫۶ میلیمتر ساخته شده و پرداخت سطح آن از نوع HASL است. محدوده دمای کاری اعلامشده برای عملکرد کامل، از مثبت ۵ تا مثبت ۴۵ درجه سانتیگراد است.
نصب پیچی در پنل سمت چپ بیمار
برد به روش پیچی در محفظه پنل تثبیت میشود. هنگام نصب، تطابق نقاط اتصال و موقعیت کلیدها با بدنه و پوشش پنل اهمیت دارد. این مدل برای جایگاه پنل سمت چپ بیمار در نظر گرفته شده است.
امکانات اختیاری برد پنل بیمار چپ
نسخه پایه فاقد امکانات زیر است و میتوان آنها را متناسب با نیاز پروژه در پیکربندی سفارش بررسی کرد:
- نشانگر LED
- نور پسزمینه کلیدها
- فراخوان پرستار
- عملکرد اضطراری
- قفل عملکرد
- بیزر یا هشدار صوتی
اجرای امکاناتی مانند فراخوان پرستار، عملکرد اضطراری و قفل، به پشتیبانی کنترلباکس و هماهنگی سایر اجزای سیستم نیز وابسته است.
کاربردهای برد پنل کنترل بیمار چپ مهاسام
این برد در پنل کنترل تختهای بیمارستانی و مراقبت ویژه، تختهای جراحی، صندلیهای پزشکی و تجهیزات مراقبت در منزل قابل استفاده است. انتخاب آن برای هر دستگاه بر اساس تطابق محل نصب، مشخصات الکتریکی و ارتباط با کنترلباکس انجام میشود.
اطلاعات موردنیاز برای سفارش
برای سفارش برد پنل کنترل بیمار چپ مهاسام، مدل ELPO A1507070453 و کد فنی 1507070453 را اعلام کنید. مشخصکردن برند و مدل ست الکتریکی، نوع کنترلباکس، طول کابل موردنیاز و امکانات اختیاری کمک میکند پیکربندی محصول متناسب با تجهیزات شما تعیین شود.
