توضیحات

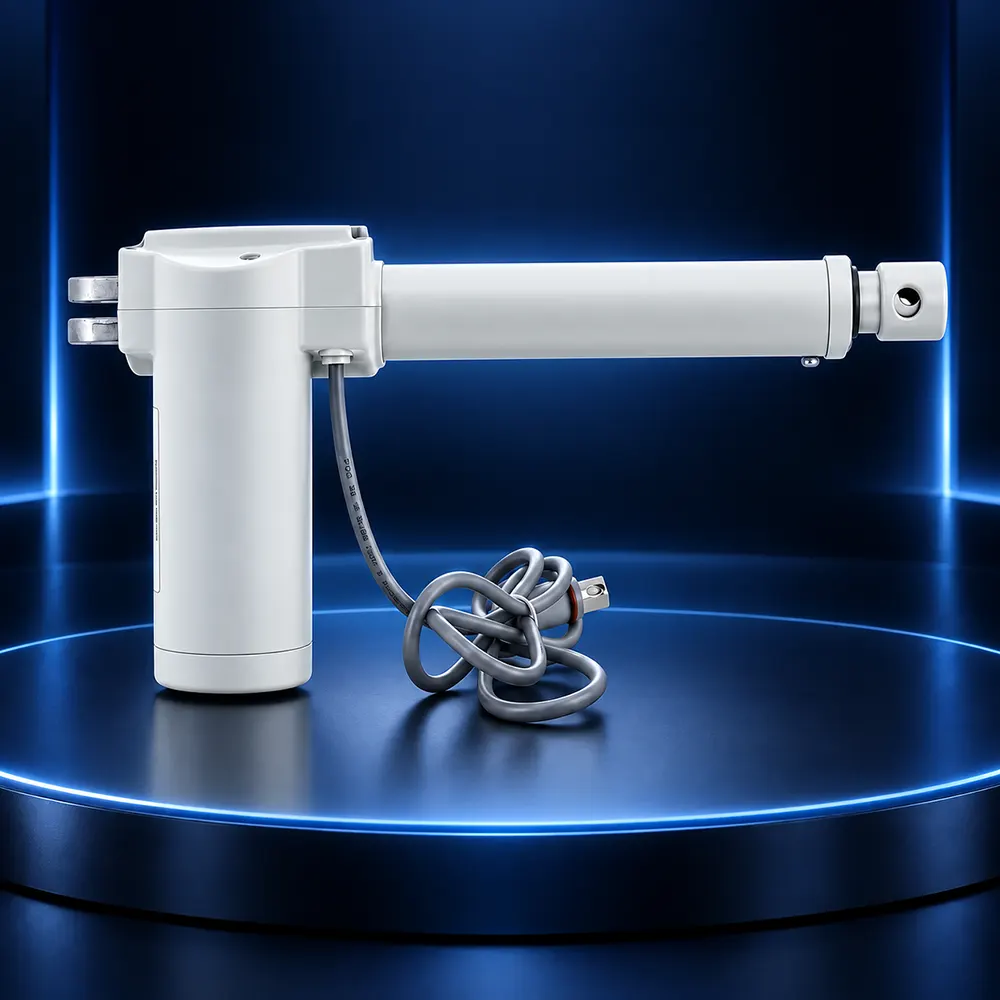

الکتروموتور ۱۵ ساده مهاسام مدل ELPO E00221311 با کد فنی 9017000087، یک عملگر خطی با کورس ۱۵۰ میلیمتر، معادل ۱۵ سانتیمتر است. این محصول با ولتاژ ۲۴ ولت DC کار میکند و برای جابهجایی بخشهای متحرک تخت بیمارستانی، تخت جراحی، صندلی پزشکی و تجهیزات مراقبت در منزل کاربرد دارد.
این الکتروموتور با تبدیل حرکت دورانی موتور به حرکت خطی، امکان باز و بستهشدن مکانیزم متصل به خود را فراهم میسازد. کورس ۱۵ سانتیمتری آن برای تجهیزاتی قابل استفاده است که به این میزان تغییر طول در محل نصب عملگر نیاز دارند.
نیروی فشاری و کششی الکتروموتور
حداکثر نیروی فشار ۶۰۰۰ نیوتن
حداکثر نیروی فشاری یا Push این مدل ۶۰۰۰ نیوتن است. این ظرفیت برای حرکتهایی کاربرد دارد که عملگر با بازشدن، نیروی فشاری را به مکانیزم وارد میکند. انتخاب موتور باید با توجه به بار محوری، زاویه نصب و ساختار اهرمهای دستگاه انجام شود.
حداکثر نیروی کشش ۴۰۰۰ نیوتن
حداکثر نیروی کششی یا Pull الکتروموتور ۱۵ ساده مهاسام ۴۰۰۰ نیوتن است. این مشخصه در مکانیزمهایی اهمیت دارد که جمعشدن عملگر با کشیدن بار همراه است. نیروی فشار و کشش موتور، ظرفیت تحمل وزن کل تخت یا بیمار را بهتنهایی تعیین نمیکند و باید در کنار طراحی مکانیکی دستگاه بررسی شود.
کورس حرکت و ابعاد نصب
کورس ۱۵۰ میلیمتری
اختلاف طول عملگر در حالت بسته و باز، ۱۵۰ میلیمتر است. این جابهجایی در مکانیزم دستگاه میتواند به تغییر زاویه یا موقعیت بخش متحرک تبدیل شود. میزان حرکت نهایی آن بخش به موقعیت اتصالات و هندسه مکانیزم بستگی دارد.
طول بسته ۳۲۵ و طول باز ۴۷۵ میلیمتر
طول اعلامشده این مدل در حالت بسته ۳۲۵ میلیمتر و در حالت باز ۴۷۵ میلیمتر است. هنگام طراحی یا تعویض عملگر، فضای نصب و دامنه حرکت باید با این ابعاد هماهنگ باشند. نوع اتصال و نقاط مرجع اندازهگیری نیز بر اساس نقشه نصب بررسی میشوند.
سرعت حرکت در شرایط مختلف بارگذاری
سرعت بدون بار این عملگر خطی تا ۲۶٫۶ میلیمتر بر ثانیه و سرعت در حداکثر بار تا ۳٫۷ میلیمتر بر ثانیه اعلام شده است. سرعت حرکت با میزان بار تغییر میکند؛ بنابراین، برای انتخاب موتور باید نیروی موردنیاز و زمان جابهجایی مکانیزم همزمان در نظر گرفته شوند.
تولید سفارشی مطابق کنترلباکس
الکتروموتور ۱۵ ساده مهاسام با کابل، سوکت و سرسیم متناسب با کنترلباکس دستگاه قابل تولید است. امکان سفارش با انواع سرسیم و سوکت تلفنی، میخی، فلزی و سایر اتصالات موردنیاز وجود دارد تا اتصال موتور با مجموعه الکتریکی تجهیزات هماهنگ شود.
انتخاب نوع سوکت و سیمبندی
نوع کانکتور، آرایش پایهها، سرسیم و طول کابل بر اساس نیاز پروژه تعیین میشوند. با ارائه مشخصات کنترلباکس یا نمونه اتصال، میتوان پیکربندی مناسب را برای تولید انتخاب کرد. این قابلیت برای سازندگان تجهیزات و مجموعههایی که به جایگزینی موتور نیاز دارند کاربرد دارد.
استفاده با ستهای الکتریکی مختلف
این محصول با بررسی و تطبیق مشخصات، برای استفاده در ستهای الکتریکی مهاسام، تیموشن، لیناک، جیکانگ و لینکان قابل آمادهسازی است. سازگاری علاوه بر شکل سوکت، به ولتاژ، ظرفیت جریان کنترلباکس، ترتیب سیمبندی و نحوه کنترل موتور وابسته است.
درجه حفاظت و شرایط کاری
الکتروموتور مدل ELPO E00221311 دارای درجه حفاظت اعلامشده IP66 است. محدوده دمای کاری با عملکرد کامل، از مثبت ۵ تا مثبت ۴۵ درجه سانتیگراد تعیین شده و رنگ بدنه محصول خاکستری با کد 18820 است.
در مشخصات فنی این مدل، استانداردهای IEC 60601-1 و IEC 60601-1-2 درج شدهاند. برای پروژههای نیازمند مستندات انطباق، مدارک و دامنه پوشش آنها متناسب با مدل سفارش بررسی میشود.
امکان سفارش با مهره ایمنی
گزینه Safety Nut یا مهره ایمنی برای این محصول در نظر گرفته شده است. در صورت نیاز به این گزینه، باید هنگام سفارش مشخص شود تا نسخه تحویلی با الزامات طراحی تجهیزات هماهنگ باشد.
کاربردهای الکتروموتور ۱۵ سانتیمتری مهاسام
این عملگر در مکانیزمهای متناسب با کورس و ظرفیت آن، از جمله بخشهای متحرک تخت زایمان، تخت جراحی، صندلی پزشکی و تجهیزات Home Care قابل استفاده است. انتخاب محل نصب بر اساس نیروی موردنیاز، فضای موجود، دامنه حرکت و نوع اتصال انجام میشود.
راهنمای سفارش الکتروموتور ۱۵ ساده
برای سفارش، مدل ELPO E00221311 و کد فنی 9017000087 را اعلام کنید. مشخصات کنترلباکس، نوع سوکت و سرسیم، طول کابل و نیاز به گزینه Safety Nut نیز تعیین شوند تا موتور متناسب با مجموعه شما تولید شود.
